Мерседес Спринтер / Схемы электрооборудования / Схемы 11-15

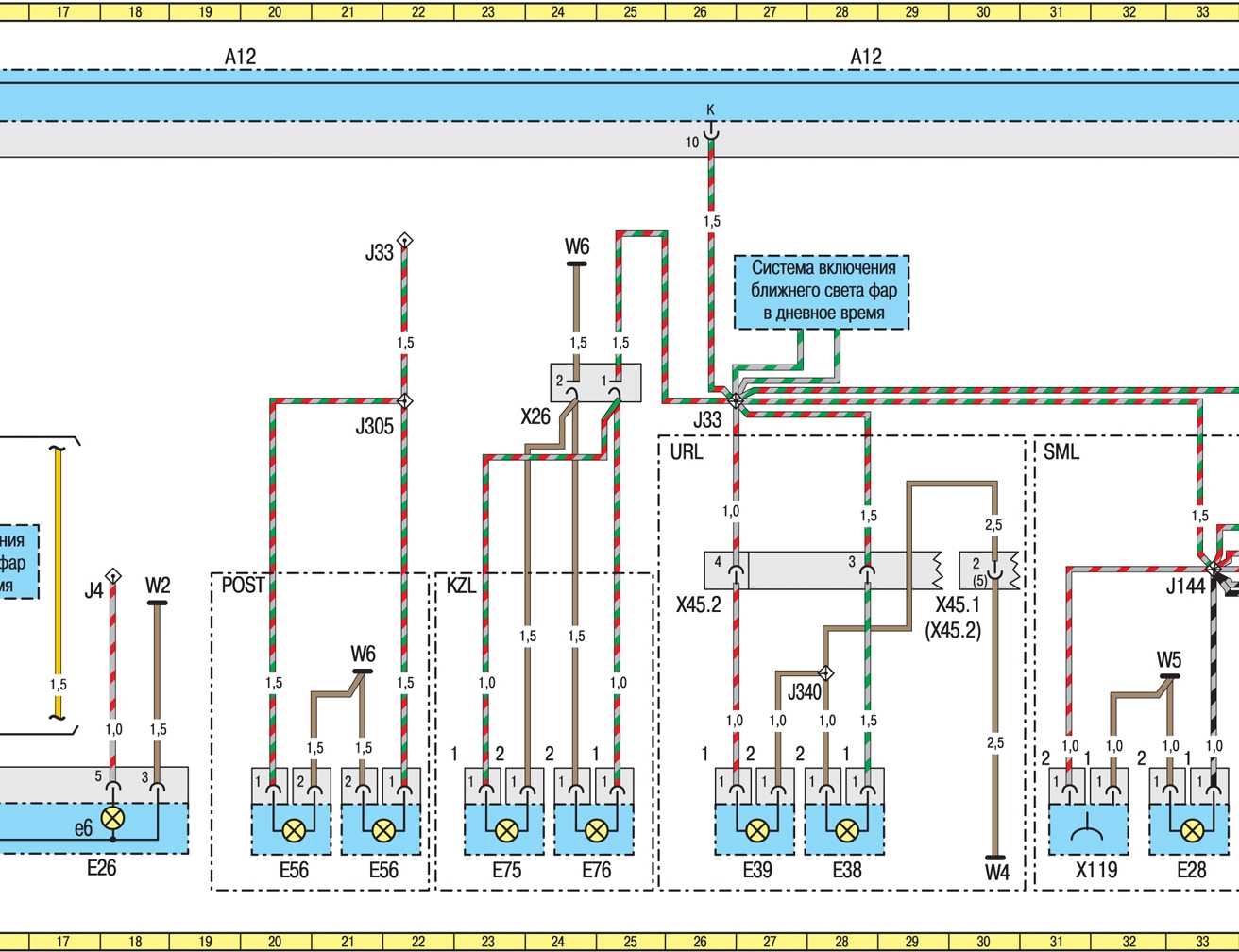

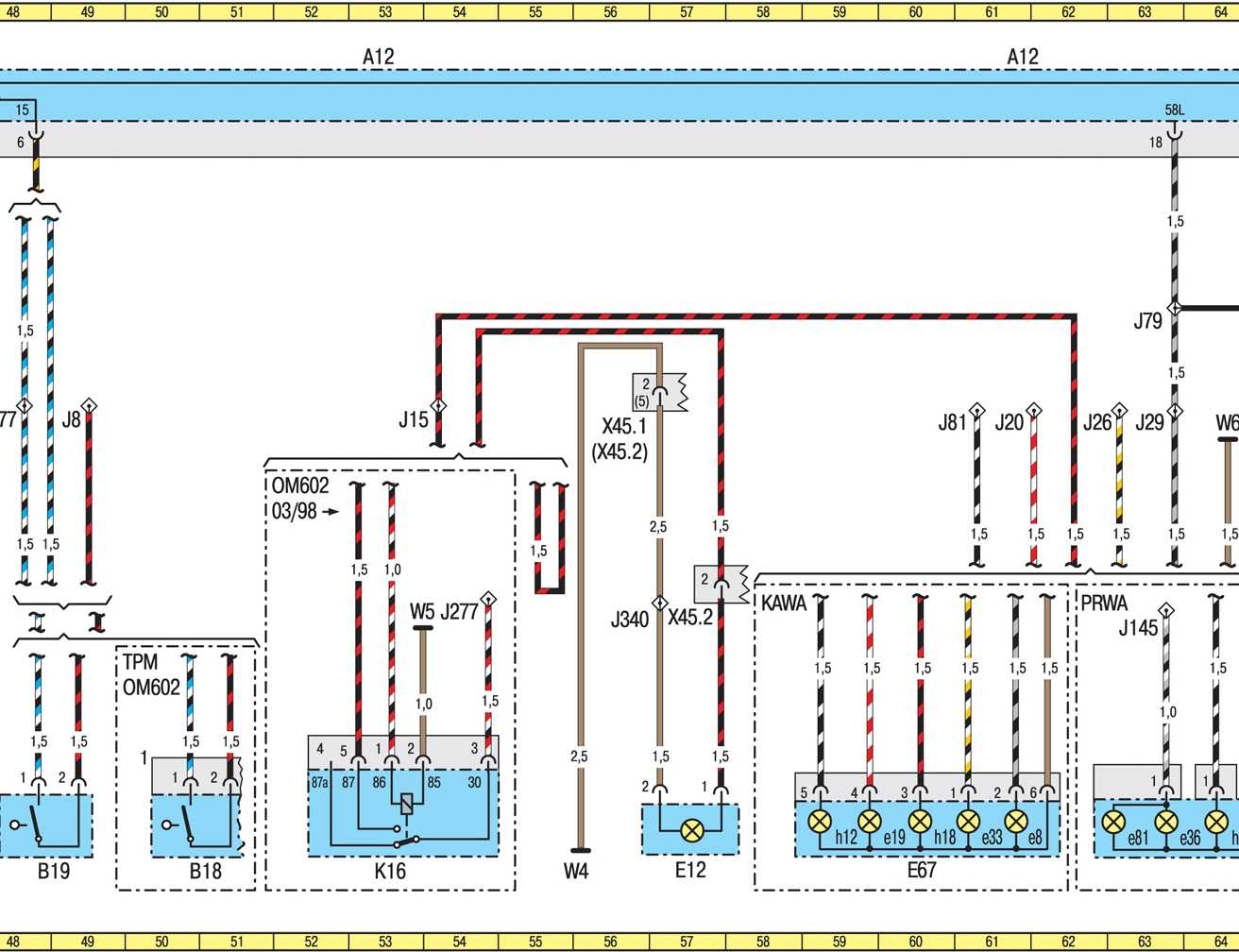

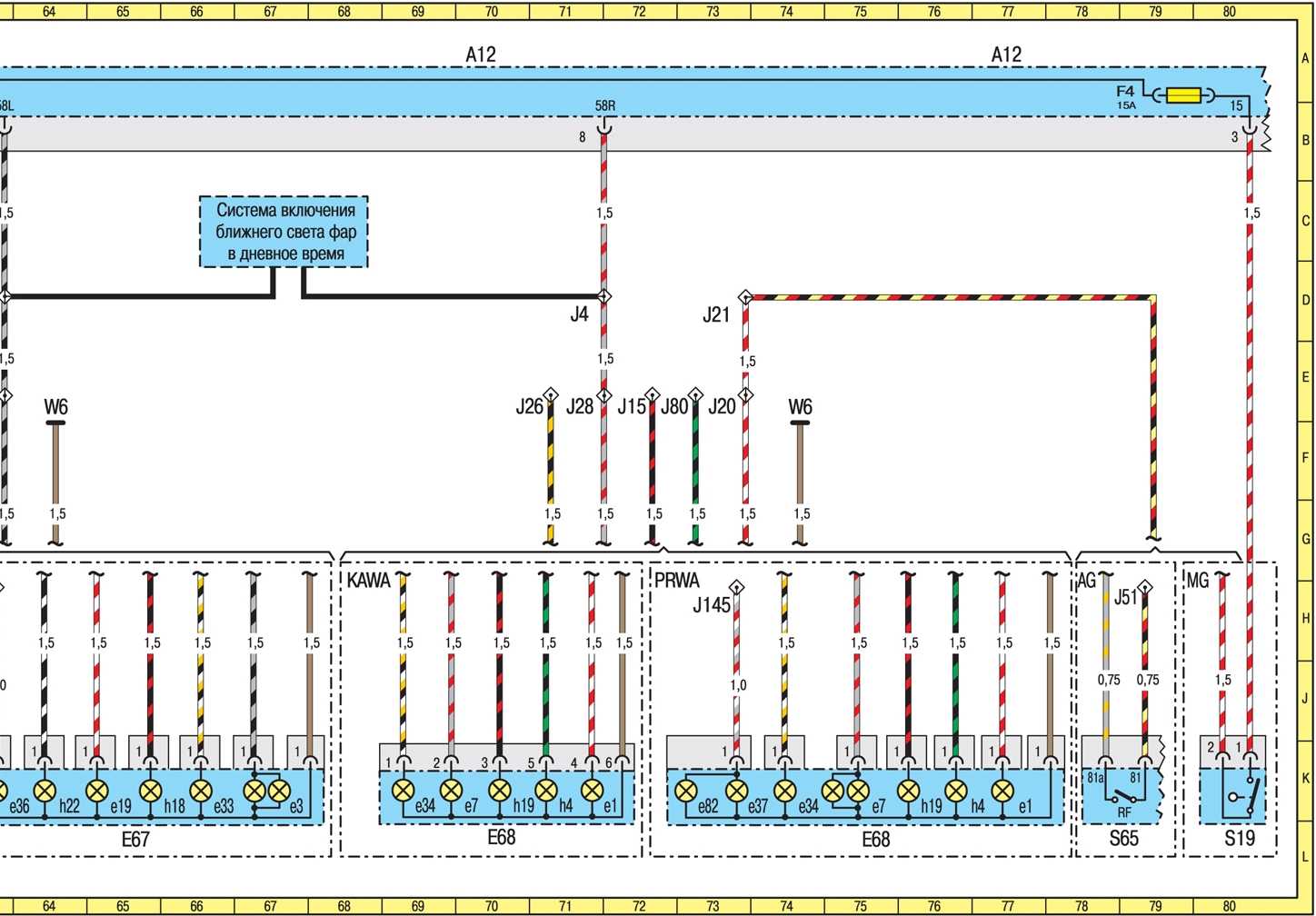

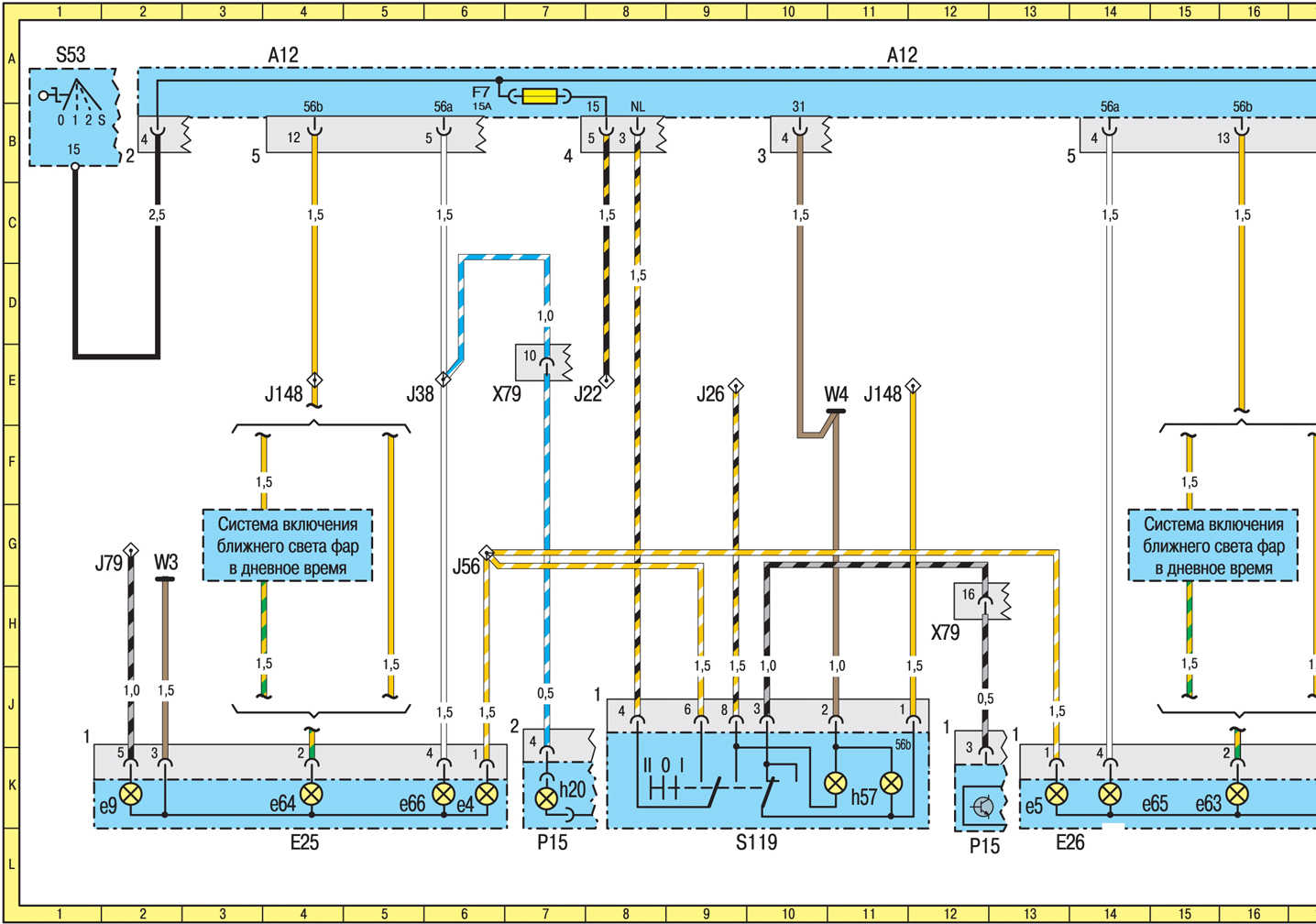

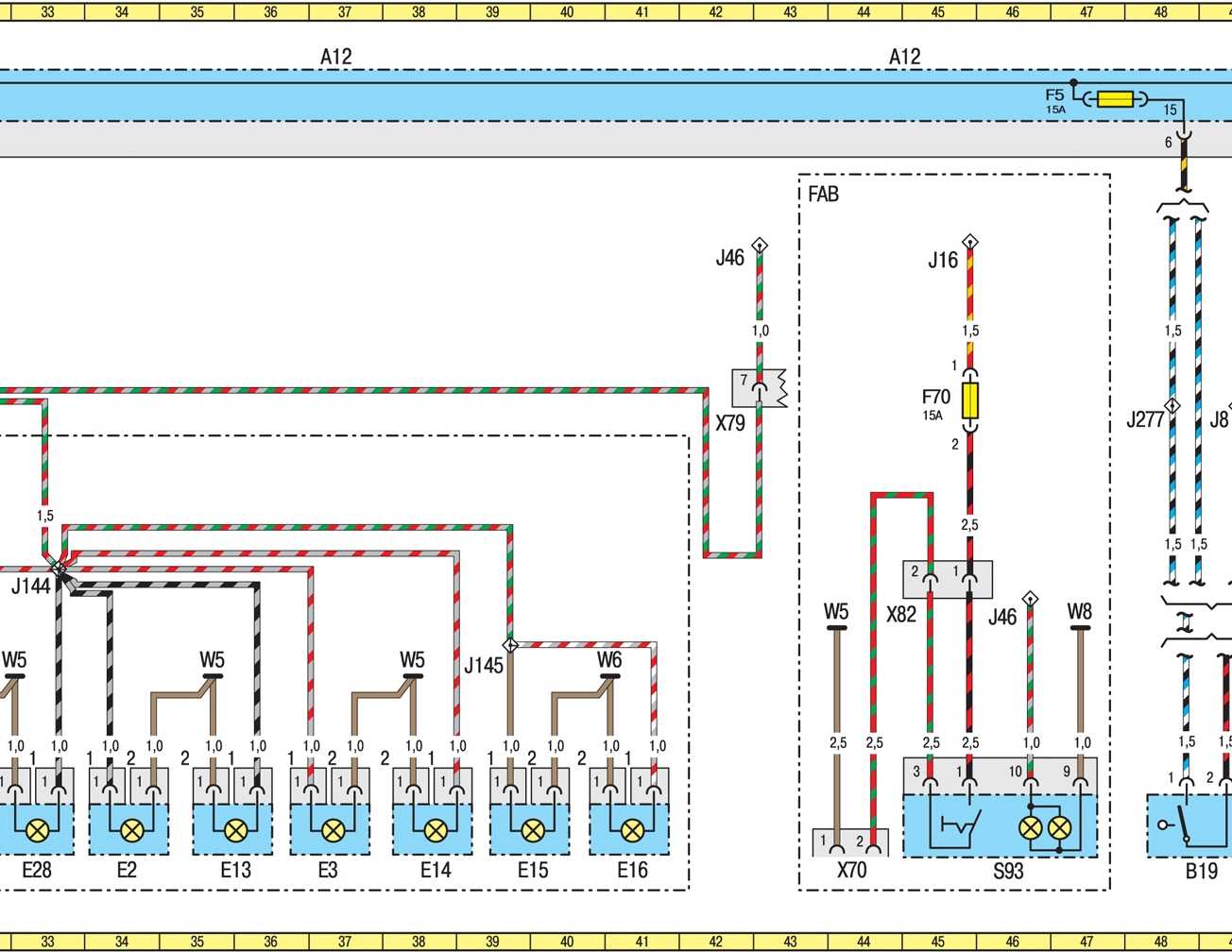

Схема 11 .( часть 2 , 3 , 4 , 5 ) Система наружного освещения
A12
Центральный монтажный блок
4A


12A


20A


28A


37A


44A


52A


61A


69A


76A
A12f4
Предохранитель ламп света заднего хода (гнездо 4)
79B
A12f5
Предохранитель ламп стоп-сигнала, обогревателей


сопел омывателя ветрового стекла (гнездо 5)
47B
A12f7
Предохранитель звукового сигнала, обогревателя


заднего стекла (гнездо 7)
8B
B18
4-контактный выключатель сигнала торможения


(круиз-контроль)
50L
B19
2-контактный выключатель сигнала торможения
48L
E2
Левый передний габаритный фонарь
34L
E3
Правый передний габаритный фонарь
36L
E12
Дополнительный фонарь сигнала торможения
56L
E13
Левый боковой габаритный фонарь
35L
E14
Правый боковой габаритный фонарь
38L
E15
Левый задний габаритный фонарь
39L
E16
Правый задний габаритный фонарь
40L
E25
Левая фара головного освещения
4L
E25e4
Лампа противотуманного света левой фары
6K
E25e9
Лампа габаритного света левой фары
2K
E25e64
Лампа ближнего света левой фары
4K
E25e66
Лампа дальнего света левой фары
6K
E26
Правая фара головного освещения
14L


18L
E25e5
Лампа противотуманного света правой фары
14K
E25e6
Лампа габаритного света правой фары
18K
E25e63
Лампа ближнего света правой фары
16K
E25e65
Лампа дальнего света правой фары
14K
E28
Левый передний габаритный фонарь
33L
E35
Фонарь освещения номерного знака (Post)
22L
E38
Левый передний габаритный фонарь
28L
E39
Правый передний габаритный фонарь
27L
E56
Фонарь освещения номерного знака (Post)
21L
E67
Левый задний фонарь
59L


64L
E67e8
Лампа габаритного света левого заднего фонаря
61K


67K
E67e19
Лампа света заднего хода левого заднего фонаря
69K


64K
E67e33
Лампа противотуманного света левого заднего фонаря
60K


66K
E67e36
Лампа габаритного света левого заднего фонаря
63K
E67e81
Лампа освещения номерного знака левого


заднего фонаря
62K
E67h18
Лампа стоп-сигнала левого заднего фонаря
60K


65K
E67h22
Лампа указателя поворота левого заднего фонаря
58K


64K
E68
Правый задний фонарь
69L


74L
E68e1
Лампа света заднего хода правого заднего фонаря
71K


76K
E68e7
Лампа габаритного света правого заднего фонаря
69K


74K
E68e34
Лампа противотуманного света правого заднего фонаря
68K


73K
E68e37
Лампа габаритного света правого заднего фонаря
73K
E68e82
Лампа освещения номерного знака правого

заднего фонаря
72K
E68h4
Лампа указателя поворота правого заднего фонаря
70K


76K
E68h19
Лампа стоп-сигнала правого заднего фонаря
70K


75K
E75
Фонарь освещения номерного знака
23L
E76
Фонарь освещения номерного знака
25L
F70
Предохранитель (15 А) реле (вывод <D+>)
45E
J4
Вывод <58R>
18H


71D
J8
Вывод цепи ламп сигнала торможения
48E
J15
Вывод <54>
53E


71E
J16
Вывод <30>
45C
J20
Вывод лампы света заднего хода правого


заднего фонаря
61Е


73E
J21
Вывод <81a>
73D
J22
Вывод <15>, защищенный предохранителем
8E
J26
Вывод ламп противотуманного света задних фонарей
10Е


62E


70E
J28
Вывод <58R>
71Е
J29
Вывод <58L>
62Е
J33
Вывод <58>
22C
J38
Вывод <56a>
6E
J46
Вывод <58>
42C


45H
J51
Вывод <15>, защищенный предохранителем
78H
J56
Вывод ламп противотуманного света фар
6H
J79
Вывод <58L>
2H


62D
J80
Вывод указателей правого поворота
72Е
J81
Вывод указателей левого поворота
60Е
J144
Вывод ламп габаритного света
33G
J145
Вывод ламп габаритного света
39H


62H


72H
J148
Вывод <56b>
4E


12E
J277
Вывод <15>
47E
J305
Вывод <58>
22E
J340
Вывод <31>
28J


56H
P15
Комбинация приборов
7L


13L
P15h20
Контрольная лампа дальнего света фар
8K
S19
Включатель ламп света заднего хода
79L
S53
Замок зажигания
1A
S65
Выключатель блокировки пуска двигателя
78L
S93
Выключатель освещения
45L
S119
Выключатель противотуманного света фар


и задних фонарей
10L
S119h57
Контрольная лампа включения ламп


противотуманного света задних фонарей
11K
W2
Соединение с <массой> в правой фаре
19H
W3
Соединение с <массой> в левой фаре
2H
W4
Соединение с <массой> на перегородке


моторного отсека
11E


30L


55L
W5
Соединение с <массой> в блоке под сиденьем
32H


35H


38H


43H


53H
W6
Соединение с <массой> ламп габаритного света


задних фонарей
22H


24C


40H


63E


74E
W8
Соединение с <массой> на кузове
46Н
X26
2-контактный разъем цепи ламп освещения


номерного знака
24E
X45.1
Разъем жгутов проводов рамы и крыши


(базовая модификация)
30H


55E
X45.2
Разъем жгутов проводов рамы и крыши (LB5/L07)
26H


29H


55F


56H
X70
Разъем проводов системы освещения на кузове
43L
X79
Разъем жгутов проводов рамы и кузова
7E


13H


42E
X82
Разъем жгутов проводов рамы и кузова
44H
X119
Разъем цепи ламп габаритного света
31L

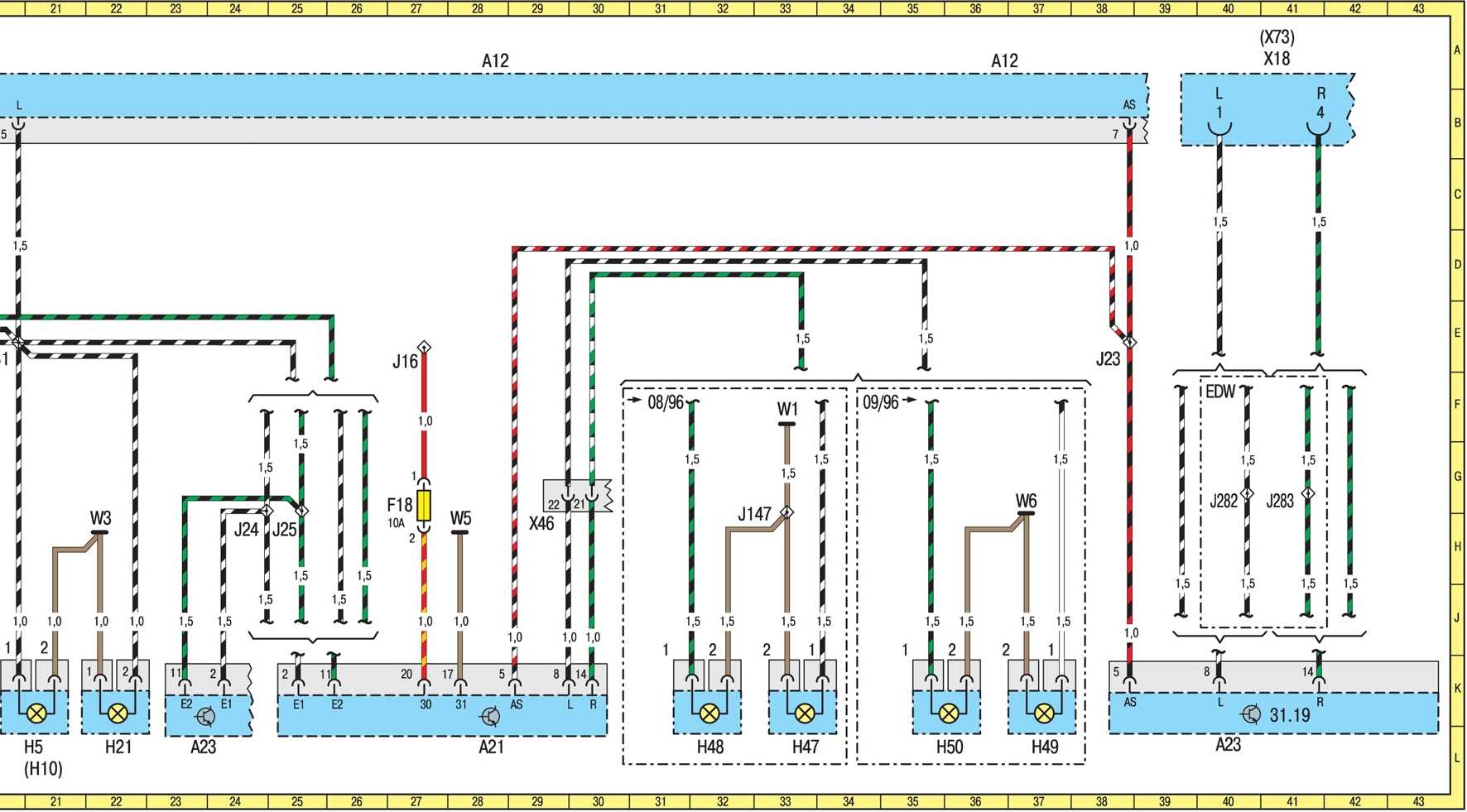

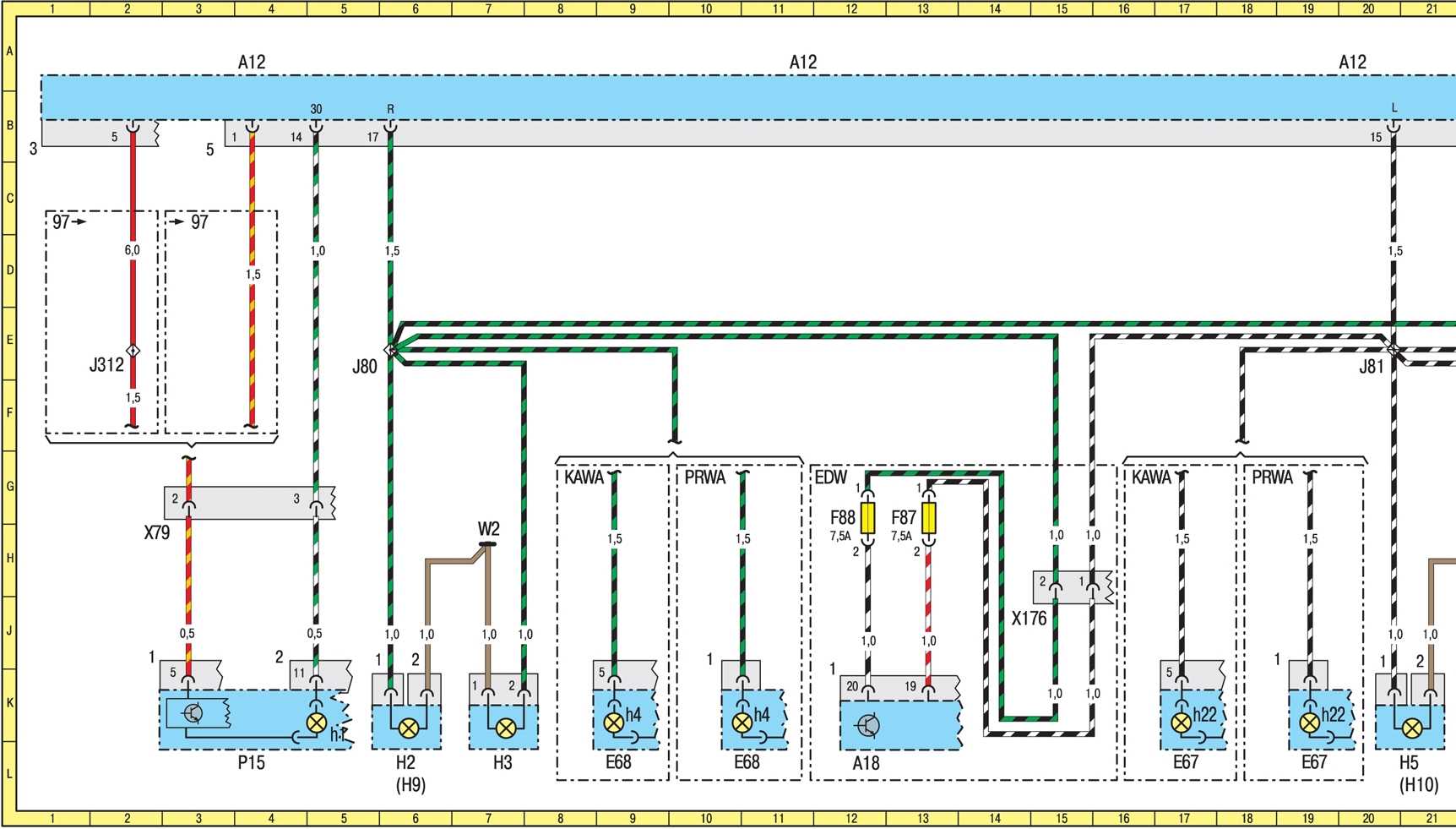

Схема 12 .( часть 2 , 3 ) Указатели поворота, аварийная световая сигнализация
A12
Центральный монтажный блок
4A


12A


20A


28A


36A
A18
ЭБУ сигнализацией и противоугонной системой
13L
A21
Дополнительный ЭБУ № 1 световой сигнализацией
28L
A23
Дополнительный ЭБУ № 2 световой сигнализацией
23L


39L
E67
Левый задний фонарь
18L


19L
E67h22
Лампа левого заднего указателя поворота
18K


20K
E68
Правый задний фонарь
9L


11L
E68h4
Лампа правого заднего указателя поворота
9K


11K
F18
Предохранитель (10 А) дополнительного ЭБУ № 1


световой сигнализацией
27Н
F87
Предохранитель (7,5 А) ламп левых


указателей поворота (EDW)
13Н
F88
Предохранитель (7,5 А) ламп правых


указателей поворота (EDW)
13Н
H2
Лампа (5 Вт) правого переднего указателя поворота
6L
H3
Лампа правого переднего указателя поворота
7L
H5
Лампа (5 Вт) левого переднего указателя поворота
21L
H9
Лампа (21 Вт) правого переднего указателя поворота
6L
H10
Лампа (21 Вт) левого переднего указателя поворота
21L
H21
Лампа левого переднего указателя поворота
22L
H47
Боковой повторитель левого указателя поворота
33L
H48
Боковой повторитель правого указателя поворота
31L
H49
Дополнительный левый указатель поворота
36L
H50
Дополнительный правый указатель поворота
35L
J16
Вывод <30>
27E
J23
Вывод <AS>
38E
J24
Вывод левого указателя поворота на крыше
24H
J25
Вывод правого указателя поворота на крыше
25H
J80
Вывод правого указателя поворота
J81
Вывод левого указателя поворота
20Е
J147
Вывод соединения с <массой> указателей поворота
32H
J282
Вывод левого указателя поворота прицепа
39G
J283
Вывод правого указателя поворота прицепа
40G
J312
Вывод <30>, защищенный предохранителем
2E
P15
Комбинация приборов
4L
P15h1
Контрольная лампа указателей поворота
5K
W1
Соединение с <массой> на крыше
32F
W2
Соединение с <массой> в правой фаре
7H
W3
Соединение с <массой> в левой фаре
22H
W5
Соединение с <массой> в блоке под сиденьем
27H
W6
Соединение с <массой> задних габаритных фонарей
36H
X18
13-контактный разъем подключения


электрооборудования прицепа
40A
X46
Разъем жгутов проводов рамы и крыши


(дополнительное оборудование)
29H
X73
Разъем подключения электрооборудования прицепа
40A
X79
Разъем жгутов проводов рамы и кузова
3H
X176
Разъем подключения сигнализации и противоугонной


системы
15J

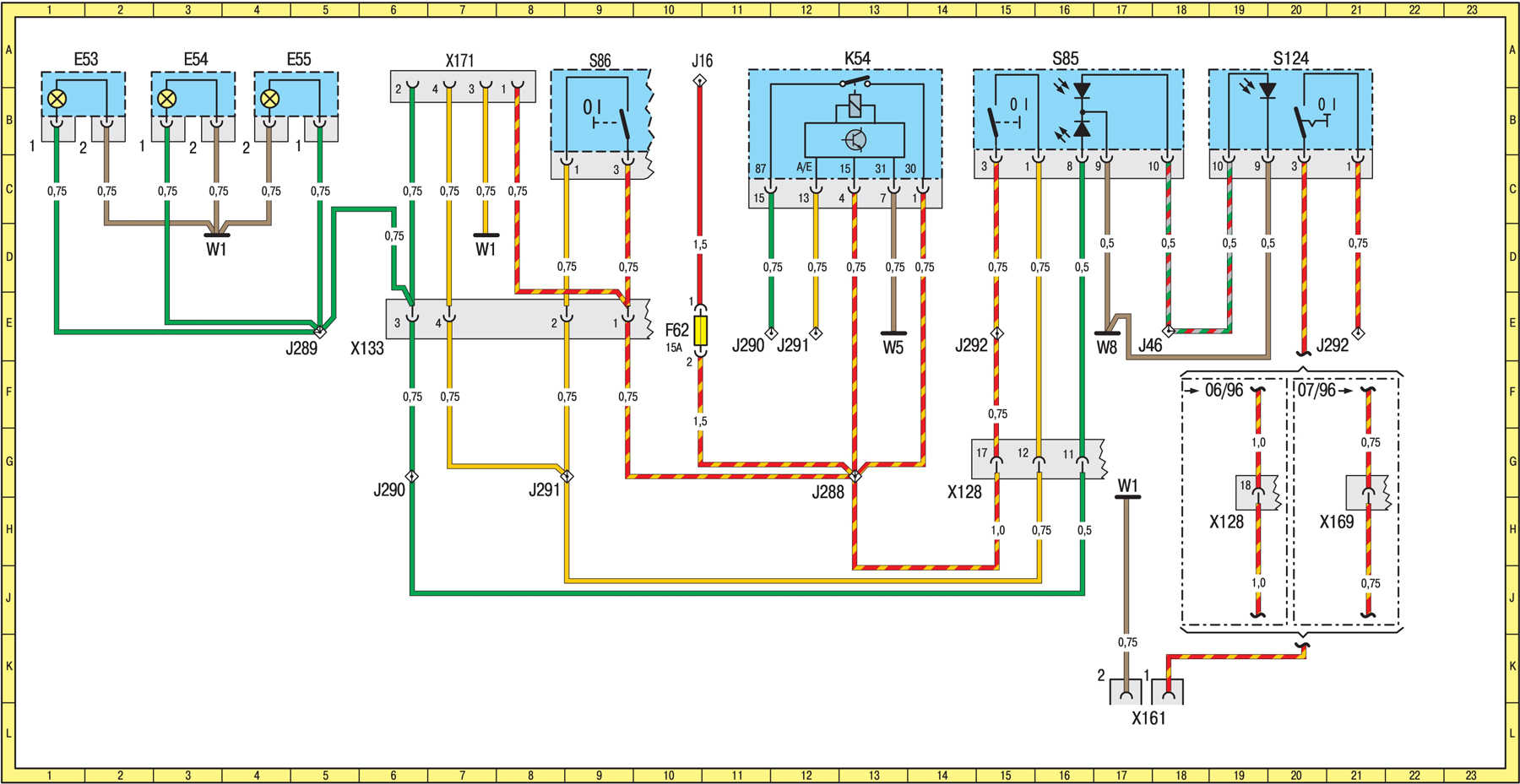

Схема 13. Система освещения салона
E53
Лампа № 1 освещения салона
1A
E54
Лампа № 2 освещения салона
3A
E55
Лампа № 3 освещения салона
5A
F62
Предохранитель (15 А) лампы освещения салона
11E
J16
Вывод <30>
11A
J46
Вывод <58>
18E
J288
Вывод <15>
13H
J289
Вывод системы освещения салона
5E
J290
Вывод системы освещения салона
6H


12E
J291
Вывод системы освещения салона
9H


13E
J292
Вывод <15>
16E


21E
K54
Реле времени системы освещения салона
14A
S85
Выключатель освещения передней части салона
17A
S86
Выключатель освещения задней части салона
10A
S124
Выключатель лампы для чтения
20A
W1
Соединение с <массой> на крыше
4D


8D


18H
W5
Соединение с <массой> в блоке под сиденьем
14Е
W8
Соединение с <массой> на кузове
18E
X128
Разъем жгута проводов рамы и кузова (RKL,


сигнализация)
15H, 20H
X133
Разъем жгутов проводов рамы и кузова (Post)
6E
X161
Разъем провода лампы для чтения со стороны


водителя
18L
X169
Разъем провода лампы для чтения (Post)
21H
X171
Разъем провода системы освещения салона (Post)
7A

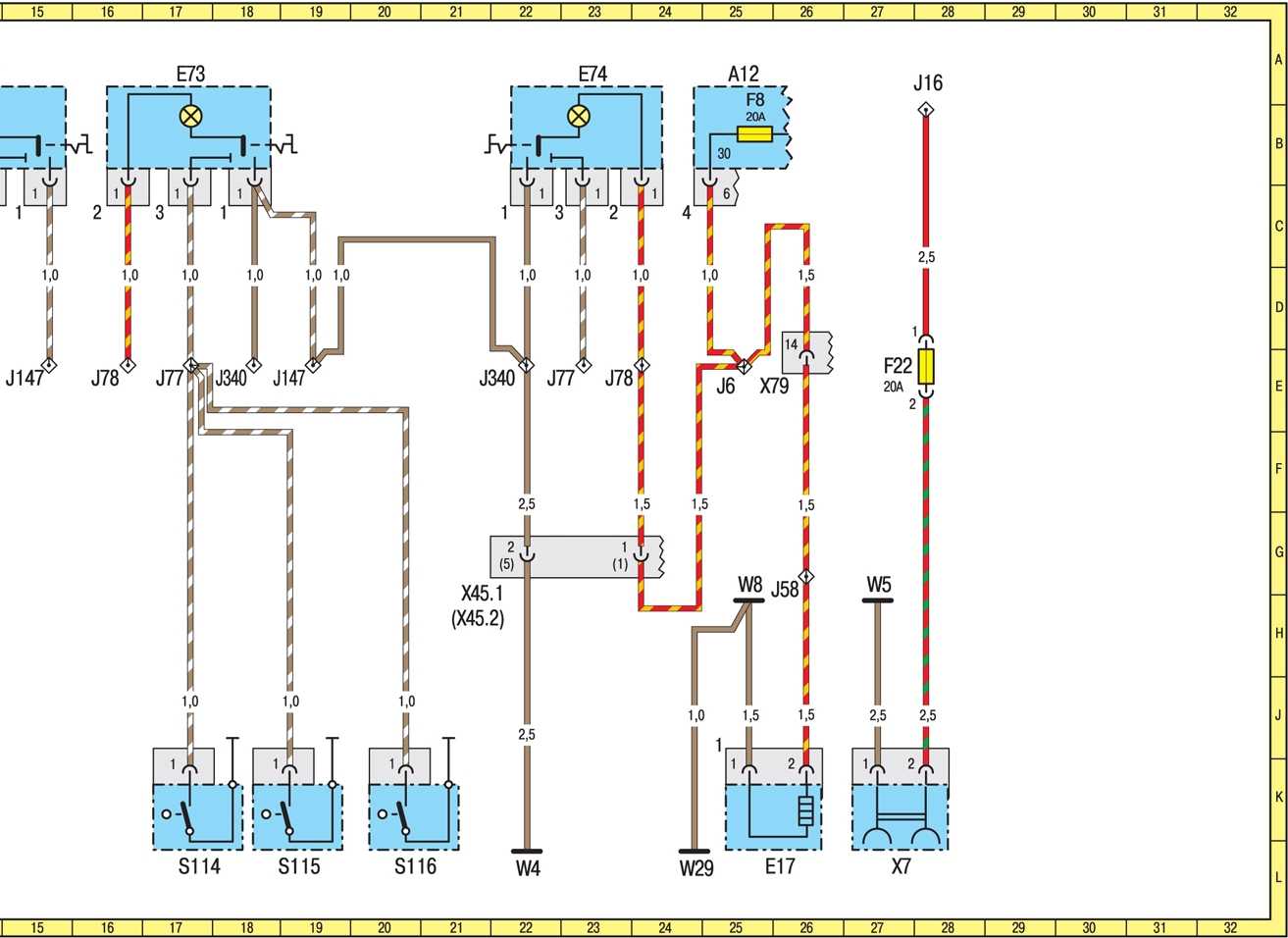

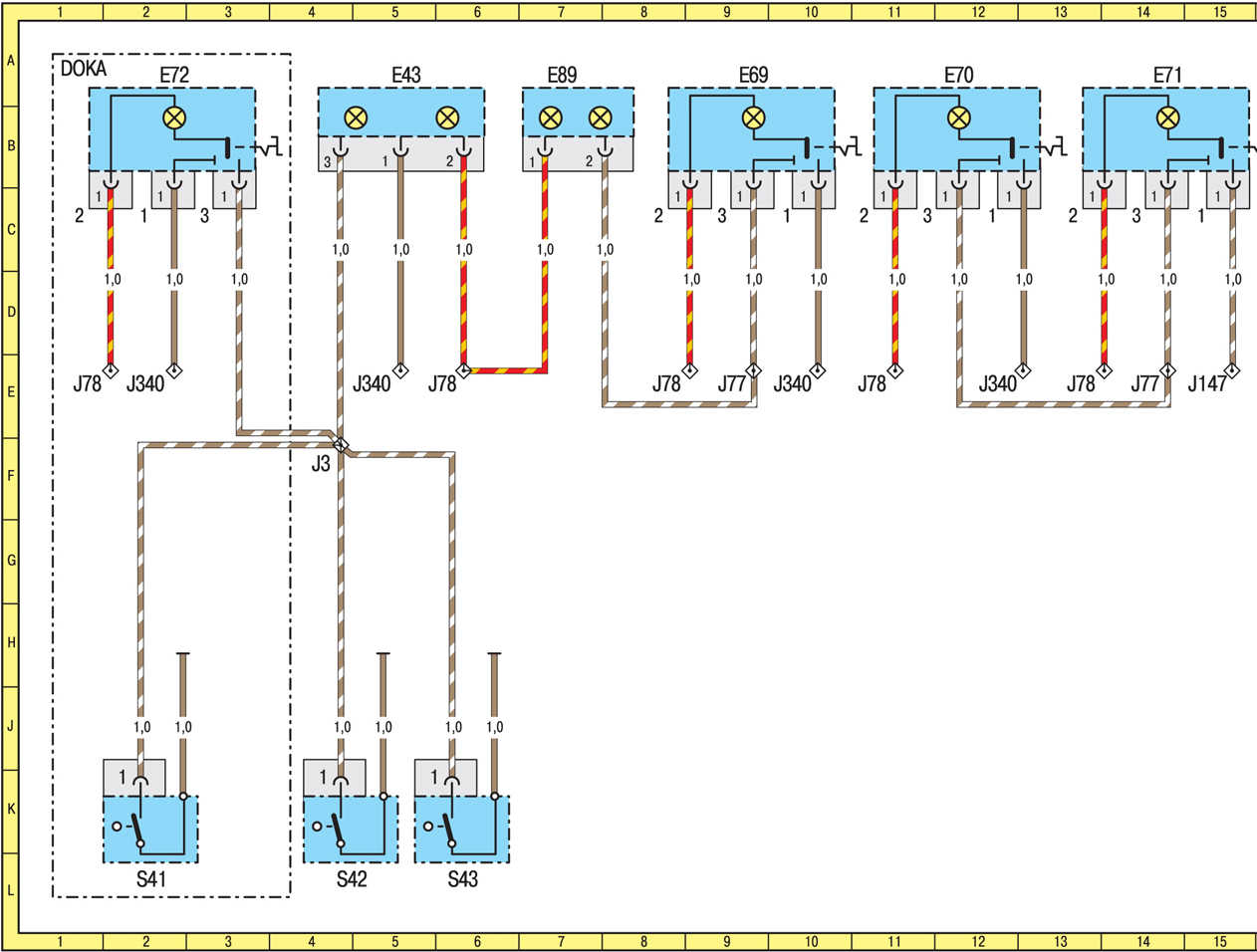

Схема 14 . Система освещения салона
A12
Центральный монтажный блок
25A
A12f8
Предохранитель приборов освещения салона


(гнездо 8)
25B
E17
Прикуриватель
26L
E43
Лампа освещения кабины водителя
5A
E69
Лампа освещения левой части салона
10A
E70
Лампа освещения правой части салона
12A
E71
Лампа освещения задней части салона
15A
E72
Центральная лампа освещения салона
2A
E73
Центральная лампа освещения задней части салона
18A
E74
Центральная лампа освещения передней части салона
23A
E89
Лампа освещения задней части салона
7A
F22
Предохранитель (20 А) розетки в кабине
27E
J3
Вывод системы освещения салона
4F
J6
Вывод <30>, защищенный предохранителем
25E
J16
Вывод <30>
27A
J58
Вывод <30>
26G
J77
Вывод системы освещения салона
10E


15E


17E


23E
J78
Вывод системы освещения салона
1E


6E


9E


11E


14E


17E


23E
J147
Вывод соединения с <массой> указателей поворота
16E


19E
J340
Вывод <31>
2E


5E


10E


13E


18E


22E
S41
Контактный выключатель на правой двери
2L
S42
Контактный выключатель на левой двери
5L
S43
Контактный выключатель на правой двери
6L
S114
Контактный выключатель на левой сдвижной двери
18L
S115
Контактный выключатель на правой сдвижной двери
19L
S116
Контактный выключатель на задней двери
21L
W4
Соединение с <массой> на перегородке


моторного отсека
22L
W5
Соединение с <массой> в блоке под сиденьем
27G
W8
Соединение с <массой> на кузове
25G
W29
Соединение с <массой> на рулевой колонке
24L
X45.1
Разъем жгутов проводов рамы и крыши


(базовая модификация)
22H
X45.2
Разъем жгутов проводов рамы и крыши (LB5/ L07)
21H
X79
Разъем жгута проводов рамы и кузова
26E

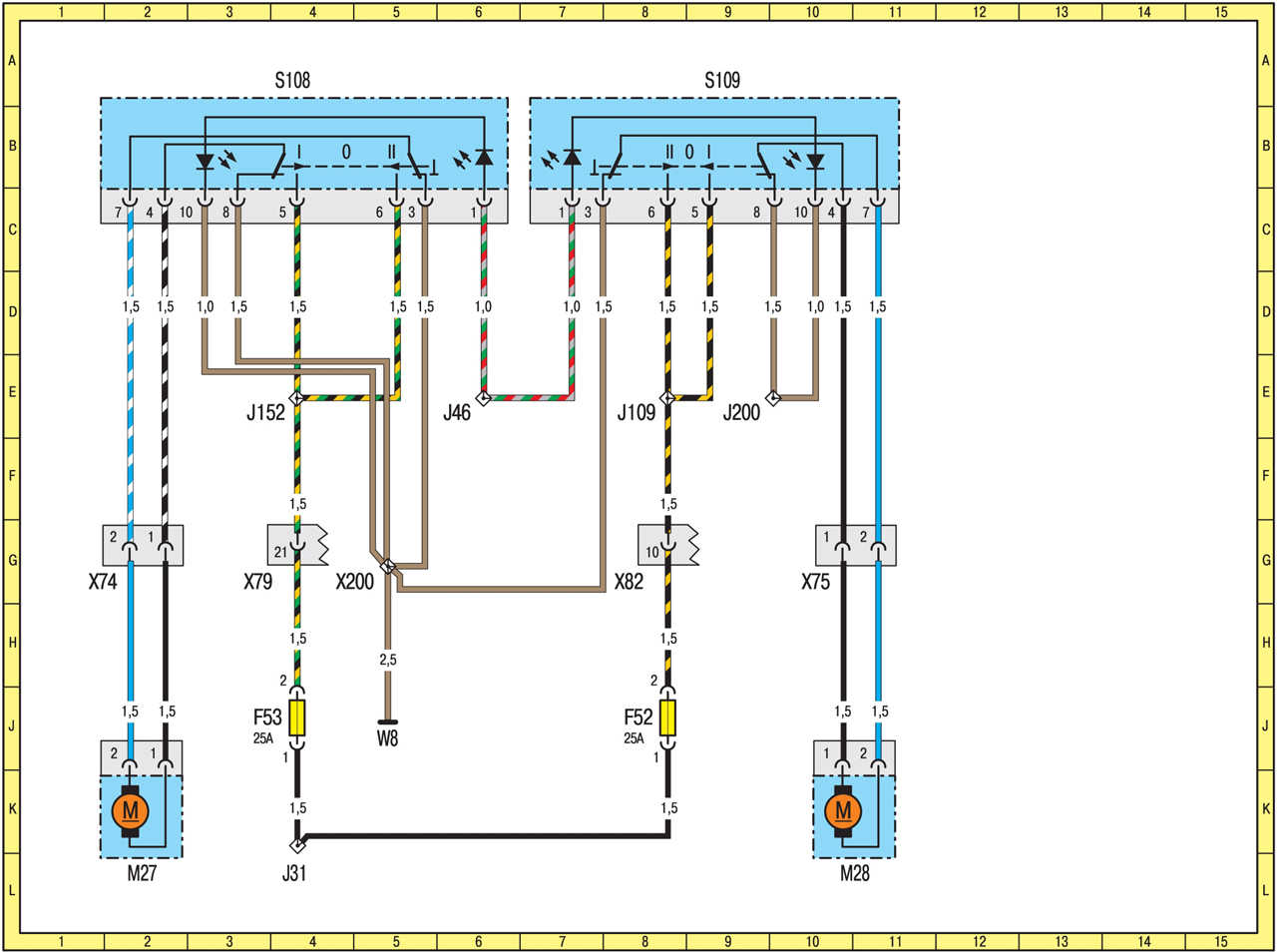

Схема 15 . Электрические стеклоподъемники
F52
Предохранитель (25 А) стеклоподъемника двери


пассажира
8J
F53
Предохранитель (25 А) стеклоподъемника двери водителя
4J
J31
Вывод <15>, защищенный предохранителем
4L
J46
Вывод <58>
6E
J109
Вывод <15>, защищенный предохранителем
8E
J152
Вывод <15>, защищенный предохранителем
4E
J200
Вывод <массы> электропривода стеклоподъемника
5G


9E
M27
Электродвигатель стеклоподъемника двери водителя
2L
M28
Электродвигатель стеклоподъемника двери пассажира
11L
S108
Переключатель стеклоподъемника двери водителя
4A
S109
Переключатель стеклоподъемника двери пассажира
9A
W8
Соединение с <массой> на кузове
5J
X74
Разъем проводов стеклоподъемника двери водителя
1G
X75
Разъем проводов стеклоподъемника двери пассажира
10G
X79
Разъем жгутов проводов рамы и кузова
38G
X82
Разъем жгутов проводов рамы и кузова
1H

Копирование и Использование материалов сайта без прямой ссылки - запрещено.
