Мерседес Спринтер / Система электрооборудования / Задние фонари / Задние фонари другой конструкции
Замену задних фонарей в данном случае необходимо проводить в следующем порядке:

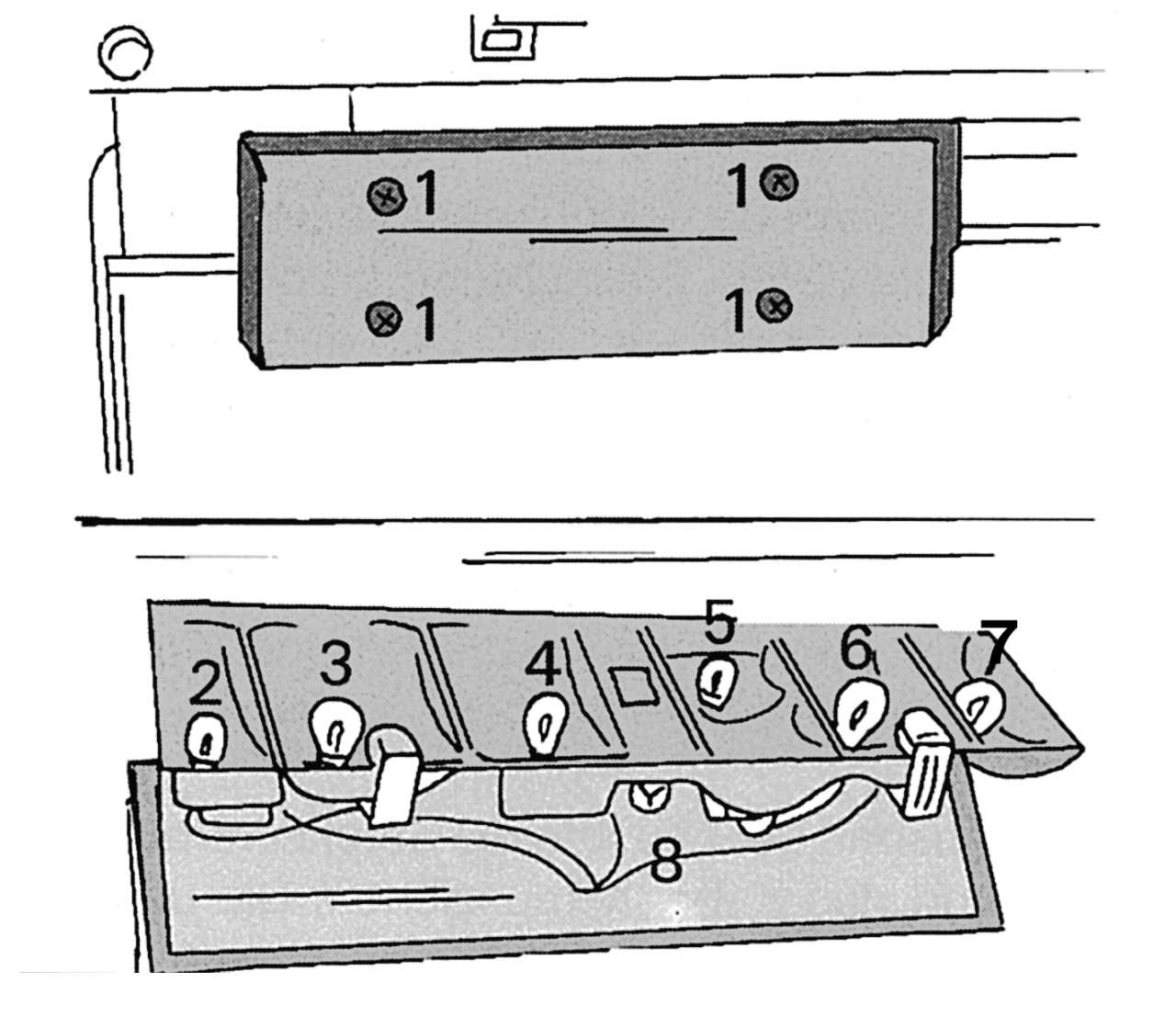

Рис. 327. Замена ламп в прямоугольном заднем фонаре: 1 — винты крепления; 2 — лампа габаритного света, 12 В, 5 Вт; 3 — лампа указателя поворота, 12 В, 21 Вт; 4 — лампа сигнала торможения 12 В, 21 Вт; 5 — лампа стояночного света, 12 В, 5 Вт; 6 — лампа противотуманного фонаря (только со стороны водителя), 12 В, 21 Вт; 7 — лампа фонаря заднего хода, 12 В, 21 Вт; 8 — лампа освещения номерного знака (только со стороны водителя), 12 В, 5 Вт




- для замены ламп вывернуть четыре винта 1 ( рис. 327 ) из рассеивателя;
- неисправную лампу осторожно вдавить в патрон, повернуть влево и вынуть;
- установить новую лампу, привернуть обратно рассеиватель. Остальные лампы заменяются аналогично.
