Мерседес Спринтер / Система электрооборудования / Освещение / Регулировка света фар
Регулировка осуществляется с задней стороны фар при помощи оптического прибора. Отрегулировать свет фар лучше на СТО. Для самостоятельной регулировки существуют способы различной точности. Поэтому при выполнении регулировки описанным далее способом можно воспользоваться лишь в случае крайней необходимости с учетом следующих условий:
- автомобиль не нагружен;
- давление в шинах соответствует норме;
- топливный бак заправлен полностью, в противном случае положить в кузов балласт соответствующей массы;
- на сиденье водителя должен находиться человек, в противном случае положить на сиденье балласт массой 75 кг;
- автомобиль установлен на ровной площадке.

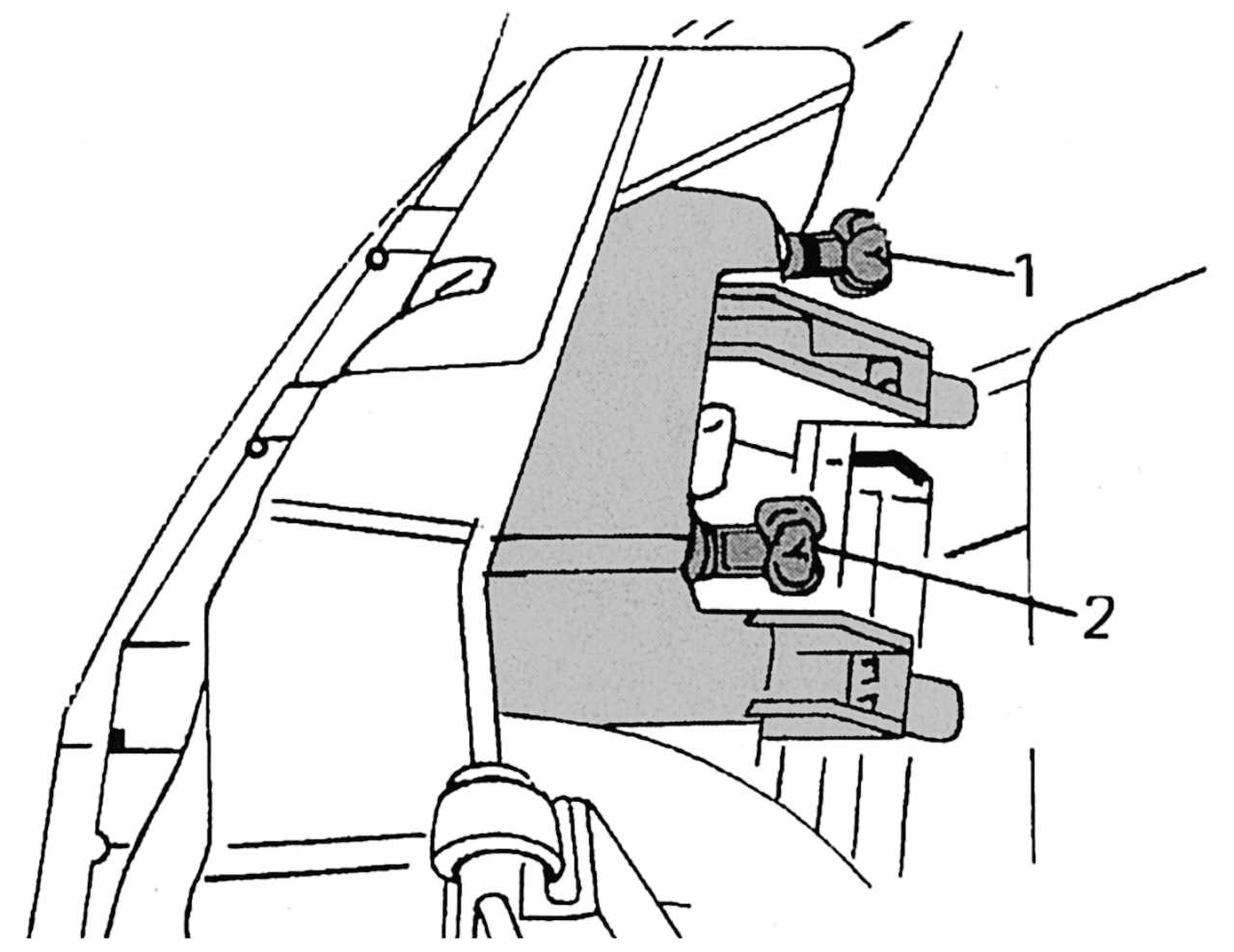

Рис. 323. Местонахождение регулировочных винтов фар: 1 — винт боковой регулировки; 2 — винт вертикальной регулировки




Для регулировки света в фарах служат регулировочные винты, установленные слева и справа. Винт 2 ( рис. 323 ) предназначен для установки света по высоте, винт 1 — для боковой регулировки.
Чтобы отрегулировать фары, необходимо выполнить следующие операции:
- ненадолго пустить двигатель и установить корректор фар (если установлен) в положение 0;
- установить автомобиль примерно в 10 м от светлой стены или гаражной двери. Если необходимо отрегулировать только одну фару, установить пучок ее света на одной высоте с пучком света другой (отрегулированной) фары;

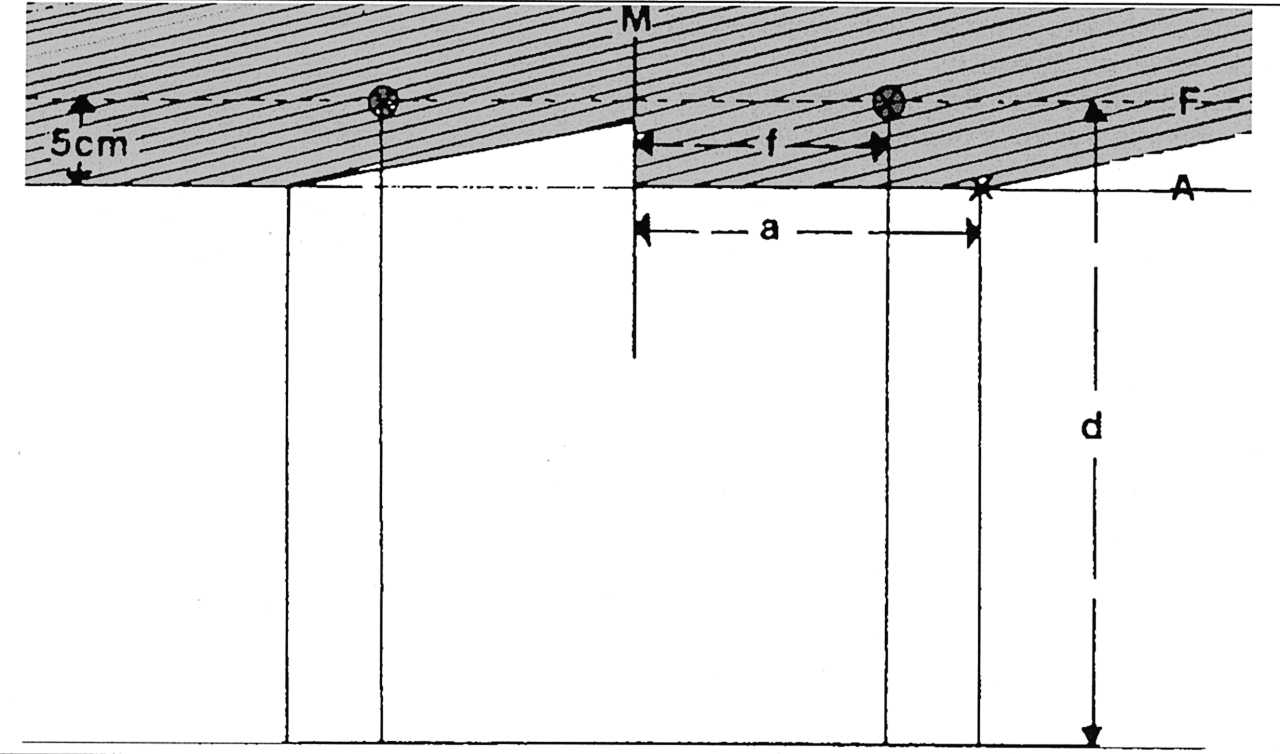

Рис. 324. Шаблон для регулировки света фар




- если необходимо отрегулировать обе фары, сделать на стене или двери гаража соответствующую разметку, показанную на рис. 324 .
Регулировку света фар необходимо проводить следующим образом:
- установить автомобиль точно в 10 м от стены. На высоте d (высота от земли до середины фар) прочертить горизонтальную линию F;
- прочертить вторую линию А параллельно первой на 5 см ниже. Это линия предназначена для регулировки ближнего света;
- от центральной осевой линии М обозначьте крестами расстояния а (до центра фар дальнего света) и f (до центра фар ближнего света);
- включить дальний свет, закрыть одну из фар и проверить, чтобы центр пучка приходился на центр сделанного креста линии f. Если это не так, отрегулировать при помощи винта, показанного на рис. 323 ;
- дальний свет другой фары установить так же;
- переключить фары на ближний свет и проверить, чтобы лучи попадали на крест линии а.

Примечание
Для обеспечения безопасности движения регулировать фары следует на СТО, располагающей соответствующим оборудованием.
