Мерседес Спринтер / Система впрыска и выпуска отработавших газов / Снятие и установка воздушного фильтра

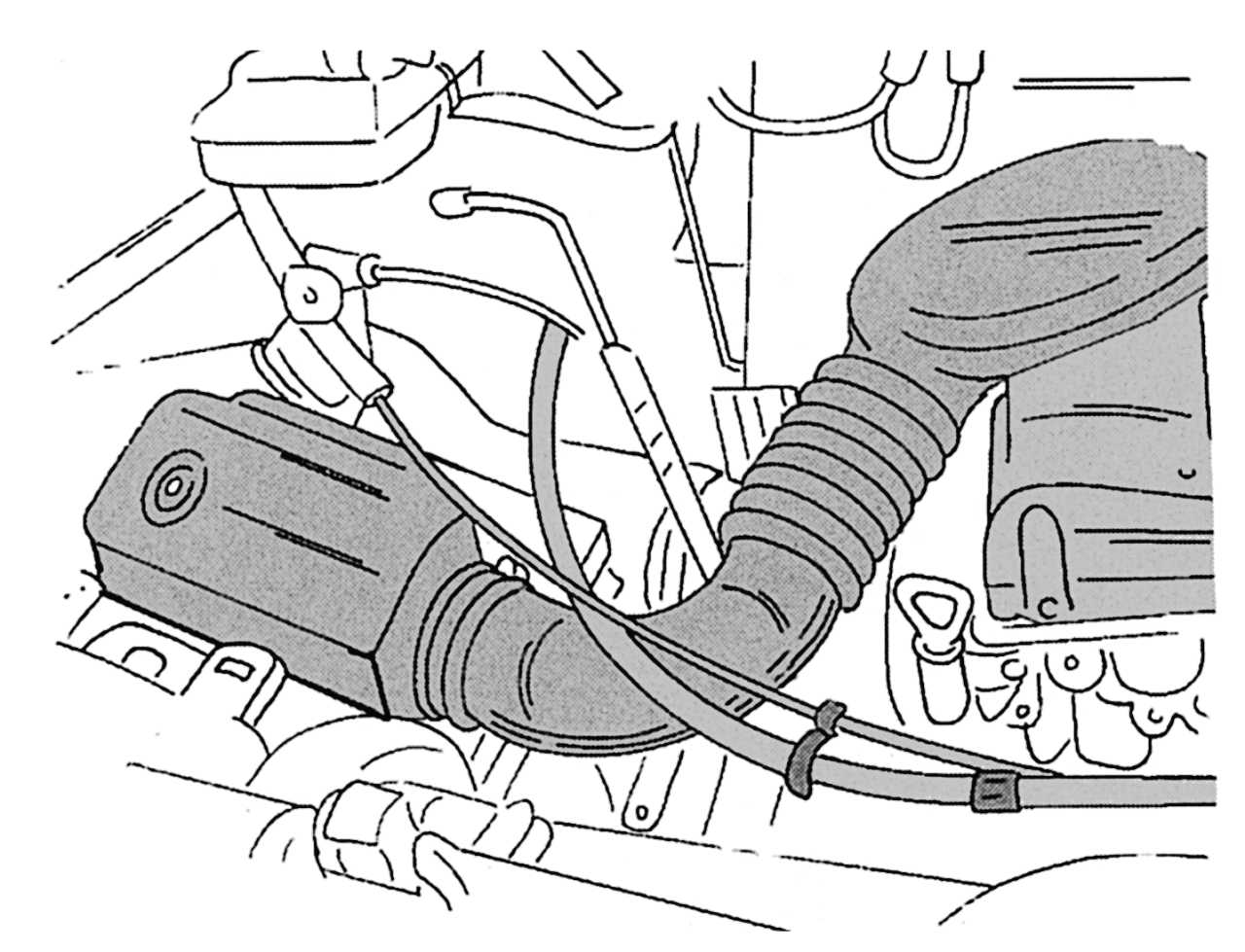

Рис. 156. Воздушный фильтр двигателя 2,3 л




Расположение воздушного фильтра на двигателе объемом 2,3 л показано на рис. 156 (впереди в левой части моторного отсека). В зависимости от типа двигателя различается размещение патрубков воздухозаборника. На двигателе с турбонаддувом патрубок проложен между передней частью двигателя и корпусом воздушного фильтра. Патрубок подключен к датчику массового расхода воздуха, который может быть также снят.
Корпус фильтра закреплен снизу на резиновых подушках. При установке корпуса фильтра необходимо следить за тем, чтобы показанные стрелками цапфы вошли в соответствующие отверстия.

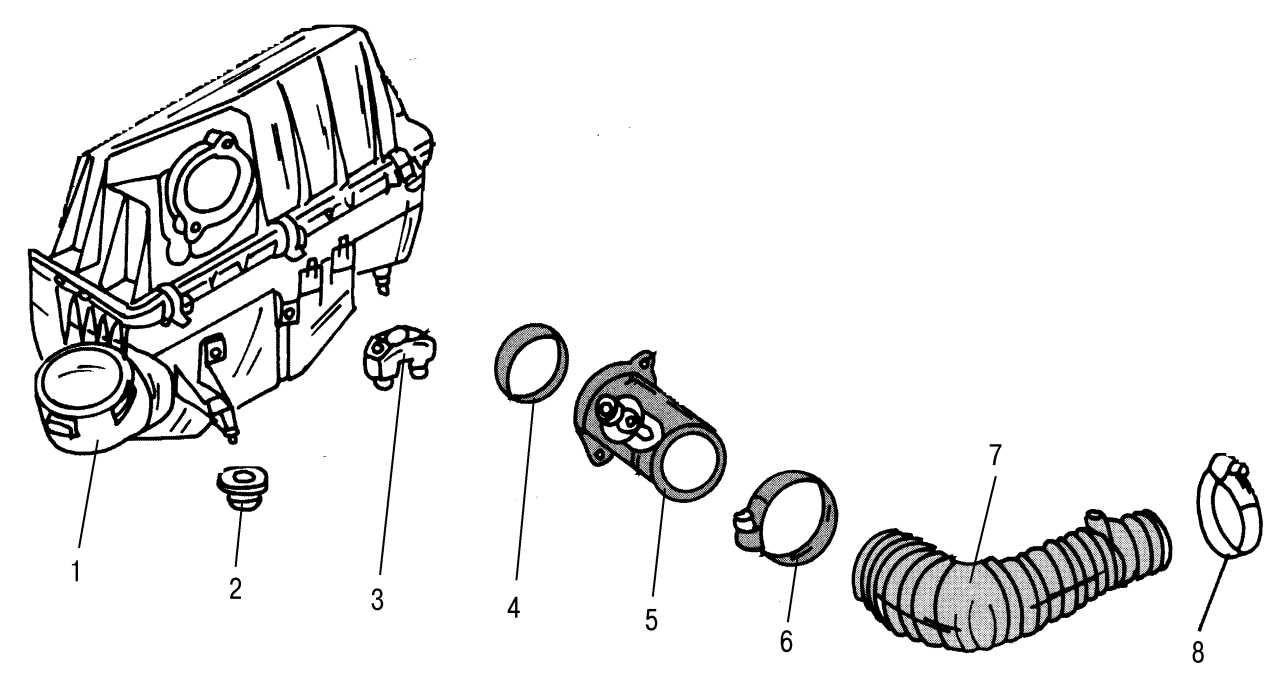

Рис. 169. Воздушный фильтр на двигателе объемом 2,9 л: 1 — корпус фильтра (Mann und Hummel); 2, 3 — резиновые подушки; 4 — уплотнительное кольцо; 5 — датчик массового расхода воздуха; 6 — хомут крепления шланга; 7 — шланг воздухозаборника; 8 — хомут




Для замены фильтра ( рис. 169 ) следует открыть зажимы по бокам крышки корпуса фильтра, снять крышку и вынуть фильтр.

Примечание
Указатель воздушного фильтра показывает степень его загрязнения (красная зона). При достижении красной зоной 100% необходимо заменить фильтр.
