Мерседес Спринтер / Система охлаждения / Вискомуфта вентилятора

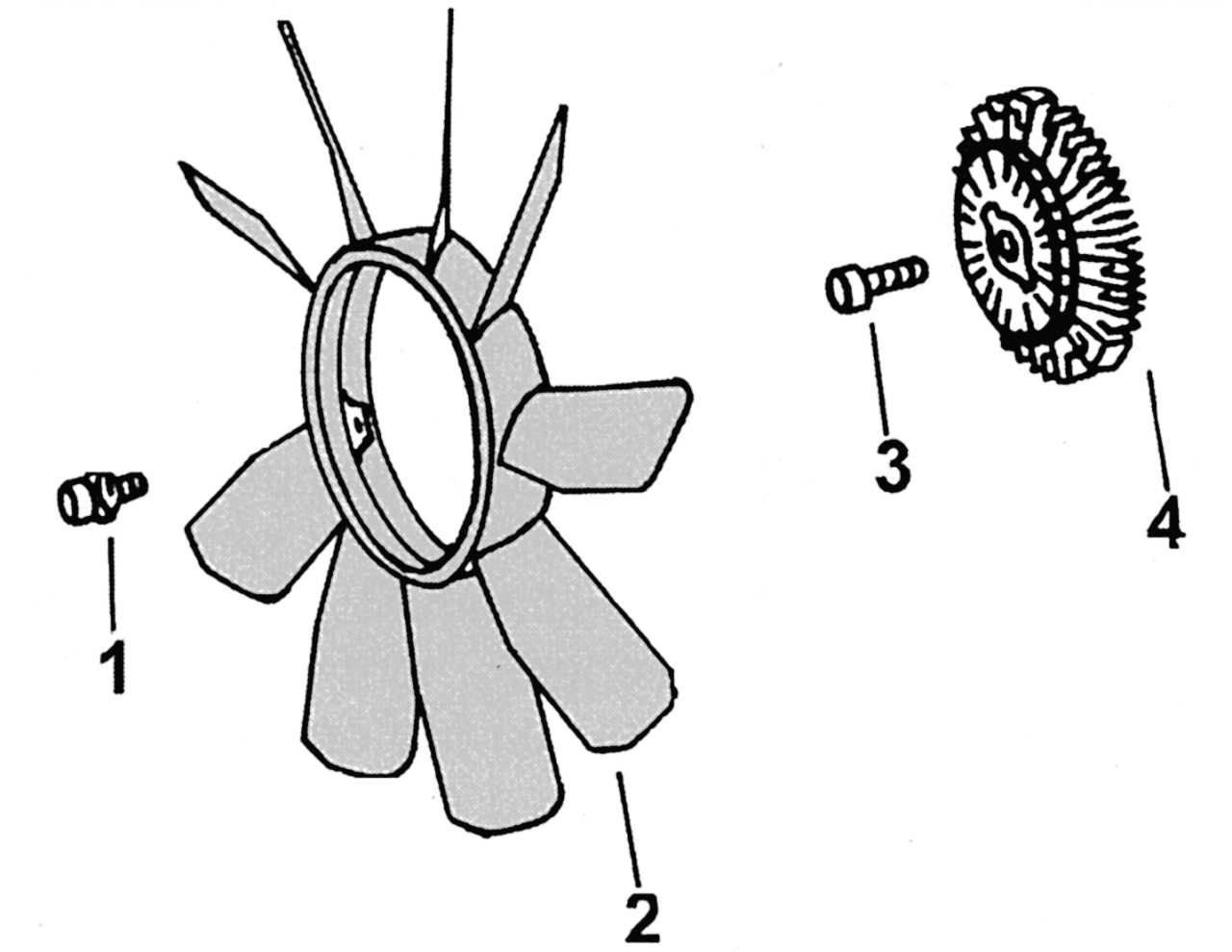

Рис. 146. Крыльчатка вентилятора и вискомуфта: 1 — болт крепления; 2 — крыльчатка вентилятора; 3 — болт крепления; 4 — вискомуфта




Если передняя часть двигателя разобрана, снять и установить муфту привода вентилятора не трудно. Вискомуфта закреплена болтом М10. При сборке следует затягивать его моментом 45 Н·м. Вентилятор и муфта показаны на рис. 146 .

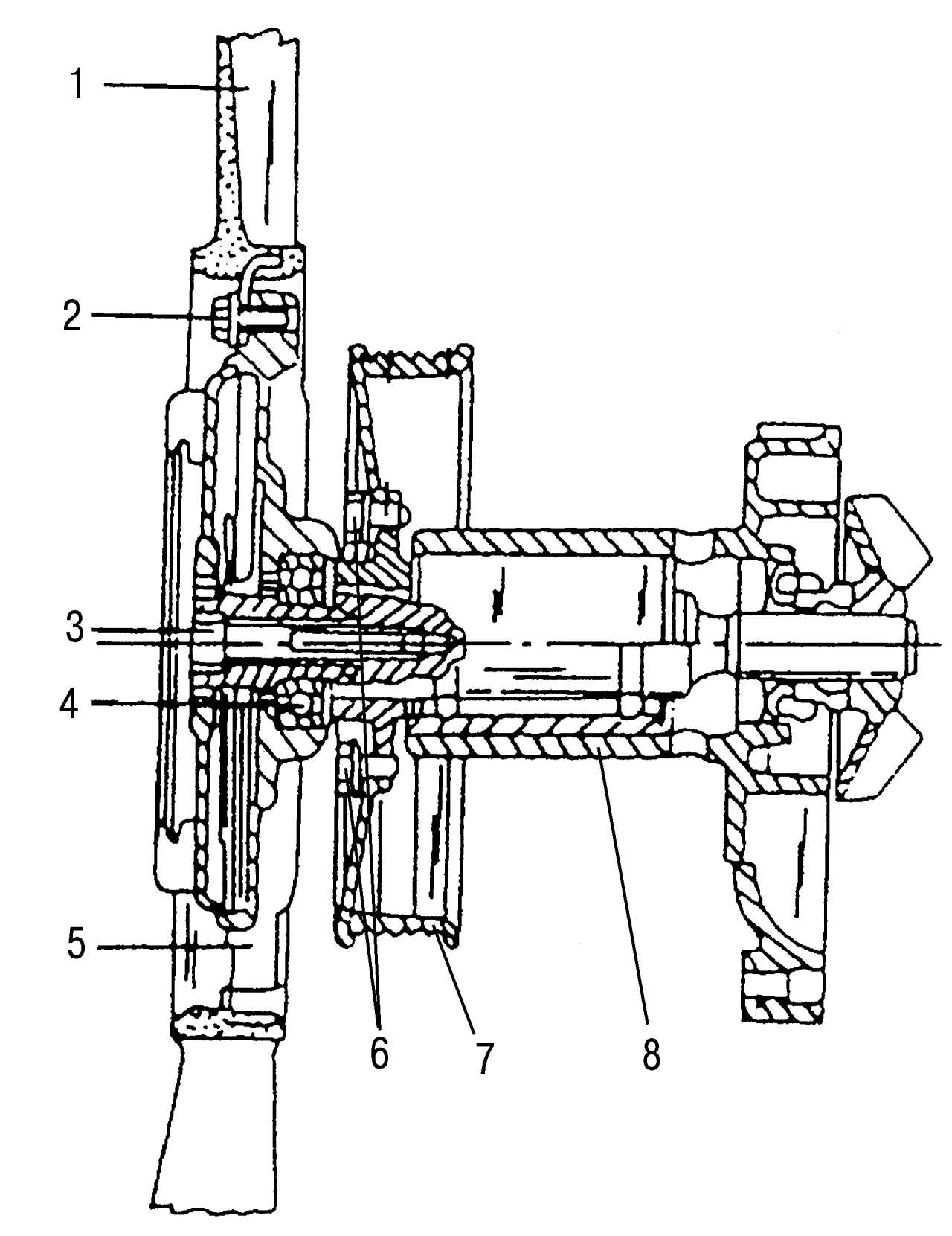

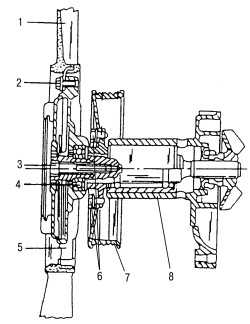

Рис. 147. Насос охлаждающей жидкости в сборе с муфтой: 1 — крыльчатка вентилятора; 2 — болт (3 шт.) М6х14; 3 — болт, М10х40; 4 — шариковый подшипник; 5 — вискомуфта; 6 — болты; 7 — шкив ременного привода; 8 — корпус насоса




Устройство насоса охлаждающей жидкости и муфты показано на рис. 147 .
